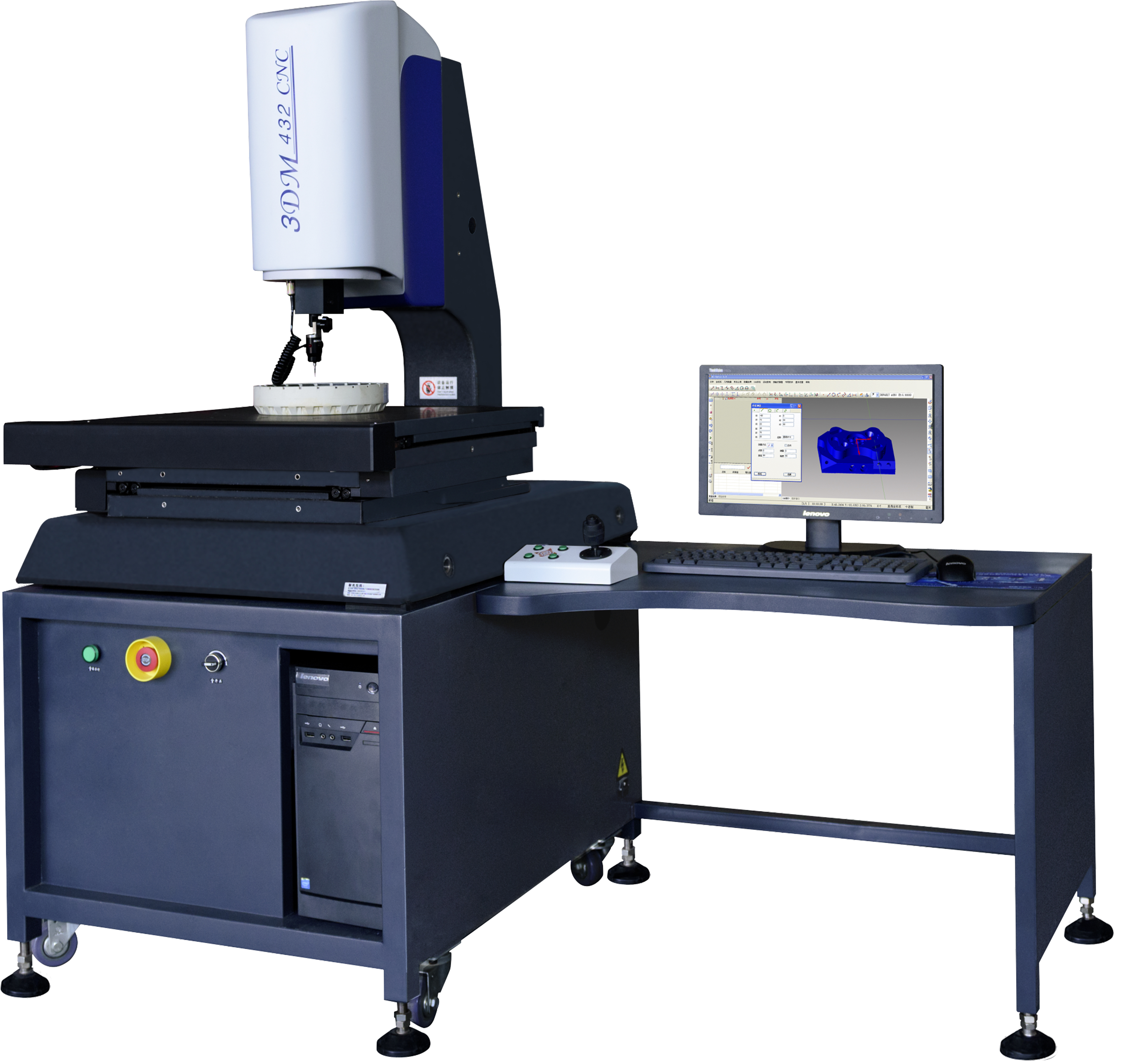

Drei-Koordinaten-Messmaschine

Grundfunktion:

1.AC-OPTIC verfügt über drei Koordinatenmessfunktionen: flexibel  Steuern Sie den Kontakttyp Sondenpunkt, Linie, Kreis, Ellipse, planar, zylindrisch, konisch, sphärisch, quadratische Nut, kreisförmige Nut, Ring, Kurve, Oberfläche und andere Auswertungen der dreidimensionalen Geometriemessung und der damit verbundenen Toleranzen.

2, es kann automatisch Messungen programmieren und die Arbeitseffizienz verbessern

3. Speichern  Messergebnis und Messbericht ausdrucken.MaßformatmEnt-Berichtsausgabe, Word, Excel, TX usw

4, Windows-Betriebssystem, chinesische, englische und deutsche Konvertierung

technische Parameter

1.Messbereich X×Y×Z：  400mm×300mm×200mm

2. Raumdimension： 1420㎜×790㎜×1680㎜

3. Maximale Belastung： 50kg

4. Gitter：Importiertes britisches RENISHAW 0,0005 mm

5. Maschinengewicht： 300kg

6.Fehleranzeige:: （4.0＋L/200）mm

7.Motor：  Servomotor

8. Hauptmaschine：

Die gesamte Maschine verfügt über eine 00-Stufen-Marmor-, Super-Sockel- und Säulenstruktur, um die Stabilität der Maschine zu gewährleisten.00-stufiger Kreuztisch aus Marmor

Die dreiachsige Führungsschiene verwendet eine hochpräzise V- und Taiwan HIWIN-Schiene und das Material ist das gleiche wie das des Maschinenkörpers.Daher weist es eine gute Temperaturstabilität, einen Anti-Ist-Effekt, eine gute Verformungsfähigkeit, gute Stahleigenschaften und einen minimalen dynamischen geometrischen Fehler auf

Die drei Wellen bestehen alle aus einem hochpräzisen Schraubengetriebe, was die Stabilität der drei Wellen erheblich verbessert

9. Kontrollsystem：  Deutschland MORA entwickelte eine spezielle Koordinatenmessmaschine ACC CNC-Regelsystem;

10. Sondensystem：Britisches RENISHAW MCP  Kit1 Manuelles Rotationssonden-Messsystem

11. Zählsystem：

Gitter: Auflösung 0,5 um；

Computer: Dual Core 2,5/Speicher 2G/Festplatte 500G/19 LCD-Farbdisplay;

11. Arbeitsumgebung：Temperatur：20+2℃, Feuchtigkeit： 40 %–70 %

12. Maximale Tischbelastung:  50 kg

13.Stromversorgung：220V+10%,    50HZ-60HZ
